DUCTOS Y TUBERÍA
DUCTOS FIBRA DE VIDRIO
Para conducción de gases y vapores corrosivos.
Diámetros: 4”, 6”, 8”,10”, 12”, 14”, 16” 18”, 20”, 22”, 24”, 30”, 36”, 42”, 48”, 54”, 60”, 72” y 84”
Presión de operación de 25 a 150 PSI
Los ductos de forma circular son más económicos y confiables que los de forma rectangular.
Conexiones: Codos 45°, Codos 90°, Codos en cualquier ángulo, Tes, Yes, Reducciones concéntricas, Reducciones excéntricas, Boquillas bridadas y Bridas ciegas.
Extremos lisos para unión a tope con sobre laminado o extremos bridados.
Uniones a tope con sobre laminado: EFISA® puede efectuar este servicio o suministrar los materiales (resina, catalizador y fibra de vidrio) y la capacitación necesaria al personal del cliente para que efectúe los ensambles.

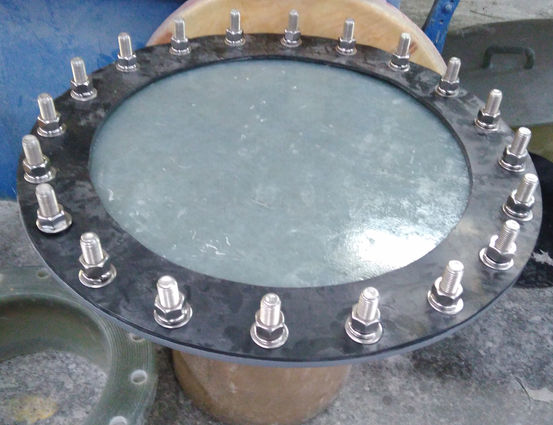

Uniones bridadas: el ensamble se realiza mediante tornillería y empaques.
Se recomienda uniones a tope en instalaciones de ductos de longitudes largas y combinarlas con uniones bridadas en los sitios en donde los ductos se unen a válvulas, ventiladores, etc.
Las dimensiones de bridas, excepto los espesores de cara de brida y tornillería corresponden a los estándares ANSI B16.5 para 150 PSI. Para unir los pares de bridas recomendamos que se coloque un empaque de elastómero de al menos 5 mm de espesor, cuya Dureza sea entre 60 y 80 Shore A; este empaque debe ser liso y de cara completa (FF).
Se deben emplear tornillos de cabeza hexagonal, con doble rondana plana (en ambas caras de la brida de FRP), rondana de presión opcional y tuerca hexagonal. El tornillo debe lubricarse previamente. El ajuste de las tuercas debe hacerse a mano y en forma suave; empleando un torquímetro cuidando de no exceder de 14 N-m (10 lb-ft).
Ductos y conexiones son fabricadas en acuerdo a las Normas Internacionales ASME RTP-1-2015 y NBS PS 15-69.
